HVAC SYSTEM

/
暖通空調系統

暖通空調系統

1、硬件結構

組成部件

硬件結構由服務器、觸摸屏、交換機、倍福PAC、各執行機構組成,通過網絡的方式進行控制和數據采集。

這是描述信息

· 服務器

> 系統控制與監控
> 報警顯示和處理
> 數據庫管理
> 數據采集分析
> 曆史數據存儲

這是描述信息

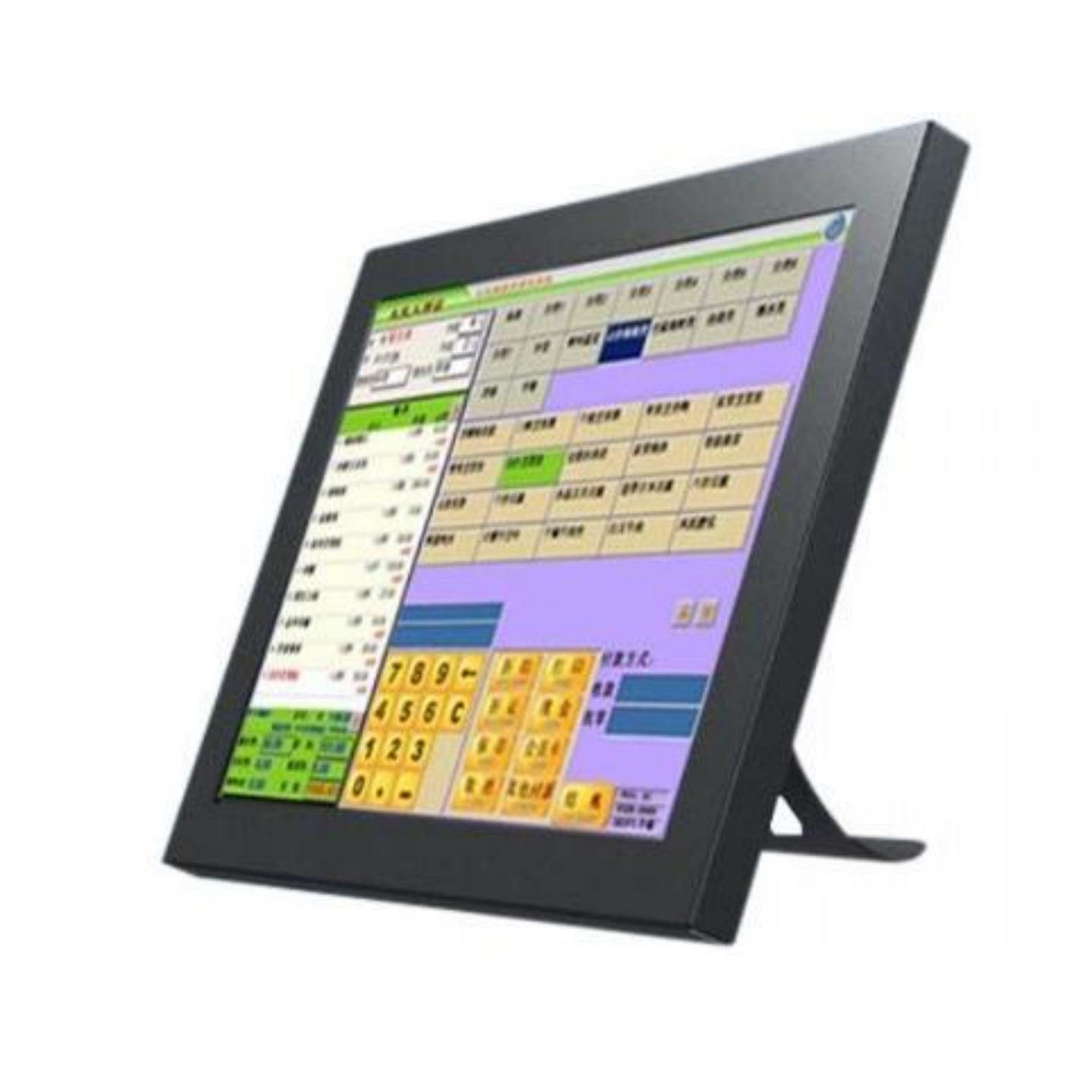

· 觸摸屏

> 系統控制與監控
> 數據采集分析
> 曆史數據存儲

這是描述信息

· 倍福PAC

> 采用實時總線,響應時間快
> 支持modbus、profibus、ethercat 等協議
> 擴展I/O輸入輸出、模拟輸入輸出模塊

這是描述信息

· 執行機構

> 信号類型:0~10V、0~20mA、4~20mA、RS232/485、TCP/IP等
> 開關閥、調節閥、變頻器、壓差、溫濕度、臭氧、風量傳感器等

2、軟件功能

數據顯示、控制、參數設置、用戶管理、報警、審計追蹤、曆史曲線、報表輸出等。

這是描述信息

廠房平面圖

· 按實際廠房布局立體繪圖
· 房間溫濕度、壓差值實時顯示
· 門開關狀态實時顯示

這是描述信息

機組運行圖

· 動畫顯示運行狀态
· 溫濕度、壓差、閥門開度、風機頻     率和狀态實時顯示
· 當前系統狀态,設定值顯示

這是描述信息

功能

· 單台機組啓停、模式轉換
· 多台機組按順序一鍵啓停、模式轉換
· 消毒 > 稀釋 > 運行,自動轉換
· 溫度、濕度、壓差自動PID平滑調節
· PLC斷電重啓提示
· 網絡斷連提示



這是描述信息

功能

· 臭氧機頻率設置
· 臭氧機啓停控制
· 臭氧濃度實時曲線監控



這是描述信息

功能

· FFU啓停控制
· FFU頻率設置與監控
· FFU通訊狀态、故障監控

這是描述信息

手動控制

· 送風機、排風機頻率
· 閥門開度
· 手自動

這是描述信息

通用參數

· 溫度、濕度、壓差、風量設定
· 軟件自動鎖定時間
· 密碼修改提示時間

這是描述信息

修正參數

· 溫度、濕度、壓差修正值設定

這是描述信息

報警設置

· 溫度、濕度、壓差、報警上下限設定
· 過濾器更換提示時間

這是描述信息

消毒稀釋



· 消毒、稀釋定時時間
· 消毒時送風機頻率
· 稀釋時送排風機頻率
· 值班時送風機頻率

這是描述信息

三級權限

管理員、維護員、操作員。

禁用/添加用戶

管理員禁用/新增用戶。

修改密碼

修改用戶密碼。

修改權限

管理員修改任何用戶權限爲管理員、維護員、操作員。

這是描述信息

報警項

風機故障、FFU故障、防火閥、溫濕度上下限、壓差上下限、門開關等。

報警分類

高風險、中風險、低風險、提示。

報警方式

電腦端顯示、語音提示、聲光報警、短信提示。

報警處理

登錄輸入原因,單條處理、批量處理。

這是描述信息

追蹤項目

· 用戶登錄
· 參數修改
· 控制操作
· 報警

這是描述信息

存儲

實時數據每秒存儲一次,數據壓縮率高,硬盤空間占用少,數據無法更改。

查詢

任意時間段、任意間隔時間、任意數據點組合查詢。

分析

上下限遊标輔助、多個标記點分析、自由放大縮小、精确定位曲線、臭氧曲線專用分析。

打印/導出

打印、導出到Excel表,不會影響原始數據。

這是描述信息

查詢

任意時間段、任意間隔時間、任意數據點組合查詢。

打印/導出

打印、導出到Excel表,不會影響原始數據。

3、案例

這是描述信息

生産線:G線、H線
機組數量:12台
開始使用:2020年06月

這是描述信息

生産線:F線
機組數量:3台
開始使用:2020年10月
